Mesure de tension et courant des tubes en fonctionnement sur TSF.

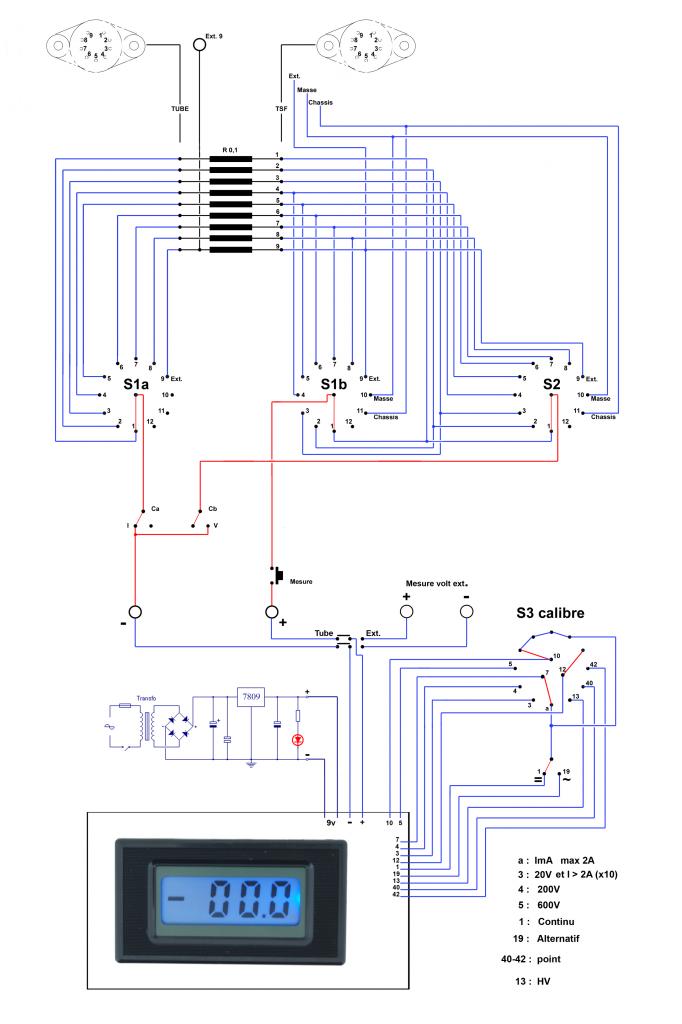

Schéma:



En mode Intensité (CaCb) le selecteur S1a-b mesure le courant sur chaque électrode du tube.

Une fiche est créée d'avance pour le tube mesuré. Elle indique pour chaque position de S1a-b le type d'électrode (filament,anode....) le réglage du calibre de lecture continu ou alternatif et les valeurs I du datasheet du tube.

En mode Volt la fiche indique la position de S1a-b et de S2 pour une mesure type (anode,grille1...) ainsi que le réglage du calibre de lecture continu ou alternatif et les valeurs V du datasheet du tube.

J'ai utilisé un multimètre à bas prix modifié.

Les cosses de contact des selecteurs S1a-b et S2 ont été modifiées et isolées entre elles pour éviter un court-circuit lors de la rotation (+300v).

L'insertion des résistances de 0.1 ohms affecte légèrement les mesures sur les tensions faibles et intensités élevées. < 3%

Une entrée voltmètre est prévue pour des mesures extérieures (entrée sortie transfo.....).

A venir, la réalisation du boitier et des adaptateurs de tubes.
